Sprchový/odtokový systém fermacell Powerpanel TE

Odtokové systémy fermacell Powerpanel TE pro podlahy v mokrých prostorách

Nový systém podlahových vpustí je nejen podpora bezbariérovému bydlení, ale vychází vstříc architektům a projektantům, kteří hledají moderní hospodárná řešení.

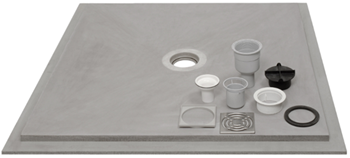

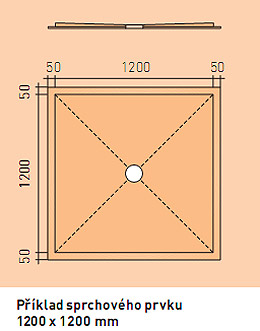

K systému podlahové vpusti z desek Powerpanel patří sprchový prvek / prvek podlahové vpusti a sada pro montáž sifonu buď se svislým nebo vodorovným odpadem. Prvky se skládají ze dvou desek Powerpanel TE do mokrých prostorů. Spodní podkladová deska má tloušťku 10 mm a přesahuje kolem dokola o 50 mm a tvoří obvodový stupínek. Horný deska má na vnějším okraji tloušťku 25 mm, která se snižuje s 2% spádem směrem k otvoru pro odpad.

Technické informace - Odtokový systém fermacell Powerpanel TE

fermacell Powerpanel TE tvoří dvě desky z lehčeného betonu spojené cementem. Mají sendvičovou strukturu s oboustranným armováním tkaninou ze skelného vlákna, odolného vůči alkáliím. Obě desky jsou přesazeny o 50mm tak, aby vznikla polodrážka pro lepení a šroubování, event. spojování sponkami. Podlahové prvky představují užitnou vrstvu, která slouží pro zachycení a přenos statického nebo dynamického zatížení vyvolaného osobami nebo zařizovacími předměty. Powerpanel TE je nehořlavý a odpovídá třídě reakce na oheň A1. Prvky jsou vhodné i pro teplovodní nebo elektrické podlahové vytápění. Podlahové vytápění ovšem musí výrobce schválit pro kombinaci s prvky Powerpanel TE.

Rozměry

• Formát 1000 x 1000 mm
• Formát 1200 x 1200mm

• Formát 500 x 500 mm pro prádelny atd.

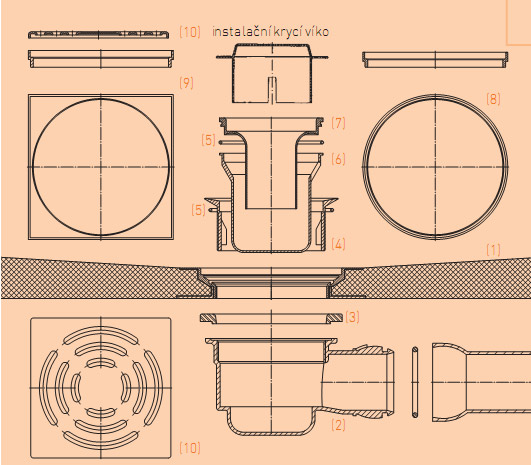

1. Prvek podlahové vpusti
2. Korpus odtoku
3. Těsnění
4. Sprchový šroubovací ventil
5. O-kroužek
6. Vložka sprchy
7. Sifon
8. Nasazovací prvek pro kruhovitý rošt 115 mm, plastový rám
9. Plastový rám k roštu 115 x 115 mm
10. Rošt z ušlechtilé oceli 115 x 115 x 1,5 mm
