Rezidenčný projekt D.O.K. Radlice spoločnosti Skanska zahŕňa trojicu bytových objektov Krystal, Onyx a Dřevák, pričom práve posledný z nich predstavuje výrazný príklad možností súčasnej viacpodlažnej drevenej stavby. Hlavným dodávateľom stavby je spoločnosť SKANSKA a.s.,
dodávateľom drevených konštrukcií a zároveň spracovateľom realizačnej projektovej dokumentácie drevostavby je spoločnosť TAROS NOVA a.s.

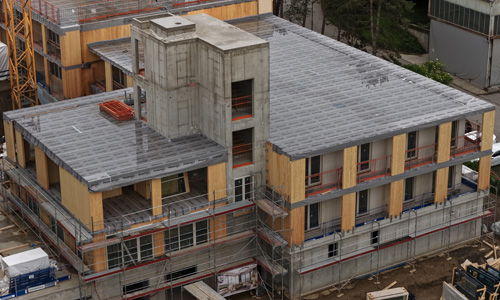

Bytový dom Dřevák predstavuje jednu z najzaujímavejších českých viacpodlažných bytových stavieb, ktoré využívajú konštrukčný systém CLT spoločnosti Stora Enso. Projekt ukazuje, ako je možné spojiť výhody masívnych drevených panelov s ďalšími systémovými prvkami tak, aby budova spĺňala náročné požiadavky na požiarnu bezpečnosť, akustiku, statiku aj udržateľnosť. Dôležitou súčasťou konštrukčných systémov sa stali aj sadrovláknité dosky fermacell® spoločnosti James Hardie Europe. Projekt ukazuje, že moderné drevostaby môžu ponúknuť nielen ekologický prístup, ale aj technické parametre zodpovedajúce súčasným požiadavkám na komfortné bývanie.



D.O.K. Radlice a Dřevák: moderná drevostavba s vysokými nárokmi

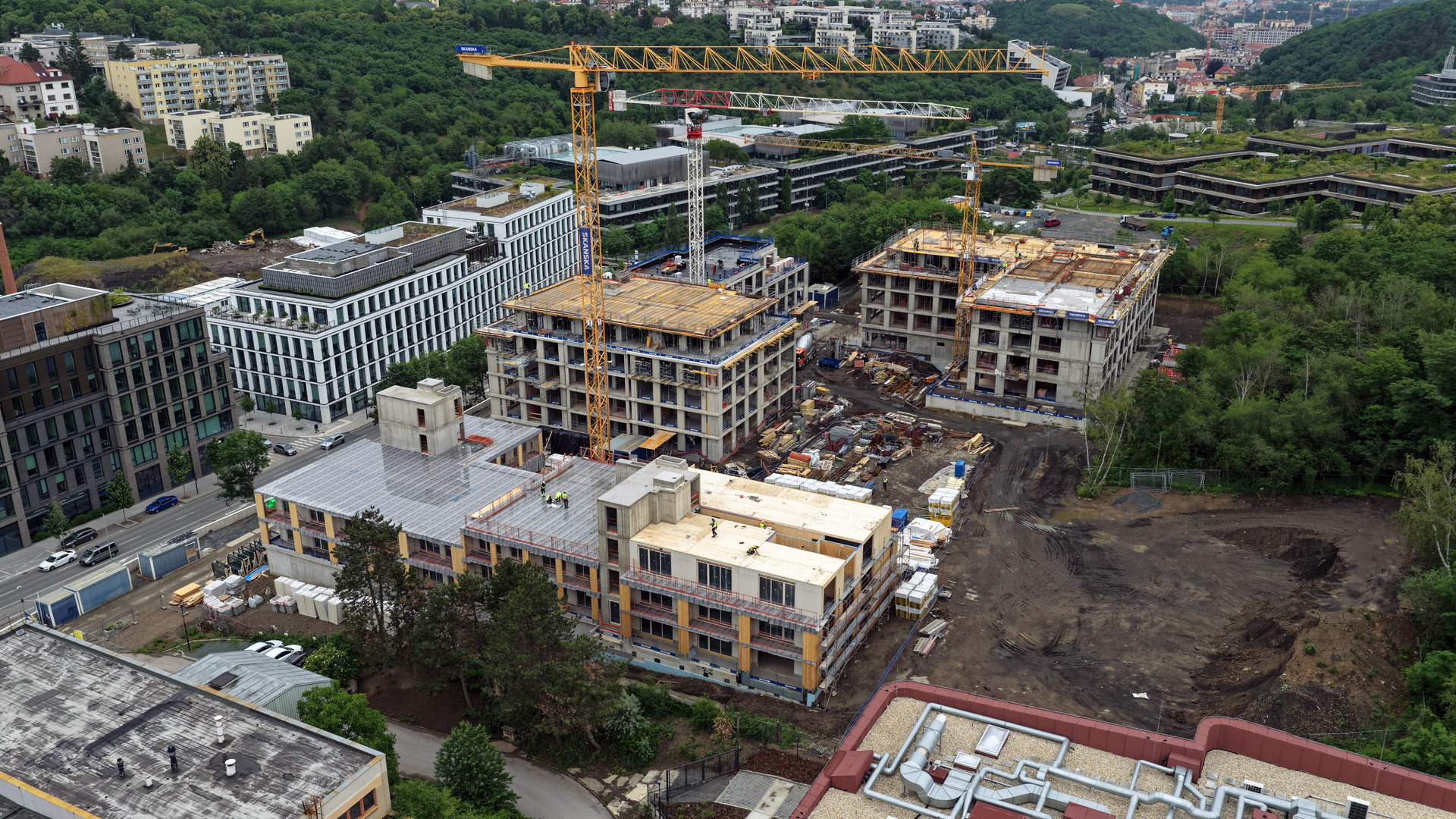

Projekt D.O.K. Radlice vzniká v pražskej štvrti Radlice ako moderná rezidenčná štvrť zasadená do zeleného údolia v blízkosti centra mesta. Súčasťou projektu je aj objekt označovaný ako Dřevák – bytový dom, ktorý vo veľkej miere využíva konštrukčný systém CLT od spoločnosti Stora Enso.

„Práve použitie CLT panelov kládlo vysoké nároky na návrh jednotlivých konštrukčných systémov. Projektanti aj špecialisti museli riešiť najmä požiarnu bezpečnosť, vzduchovú a kročajovú nepriezvučnosť, statiku, prefabrikáciu aj celkovú udržateľnosť stavby,“ hovorí Dipl.-Ing.(FH) Jaroslav Benák, technický riaditeľ spoločnosti James Hardie Europe, ktorý sa na projekte podieľa od roku 2021.

Ako potvrdzuje hlavný inžinier projektu Ing. Tomáš Bíma zo spoločnosti Jakub Cigler Architekti, rozdiel oproti bežnej betónovej alebo murovanej stavbe nespočíva v základných princípoch návrhu, ale predovšetkým v detailoch. „Trochu inak sa musela riešiť akustika, tepelná technika alebo požiarna bezpečnosť. Najväčšou výzvou pre nás bolo zachovať viditeľné drevo v interiéri a zároveň splniť všetky požiadavky na akustické a protipožiarne vlastnosti konštrukcie,“ hovorí.

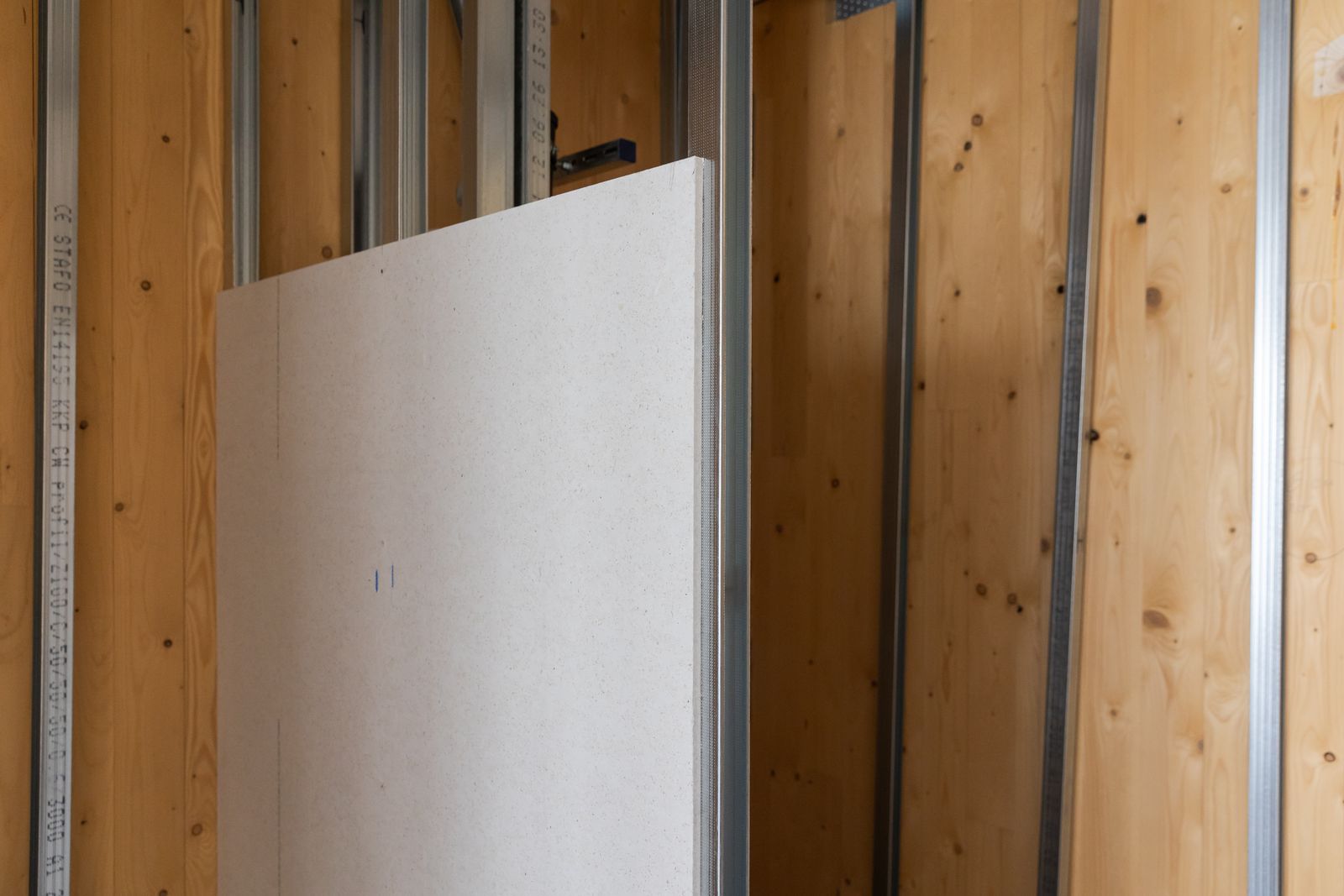

Sadrovláknité dosky fermacell® boli v projekte použité v rôznych konštrukciách:

• v medzibytových a medzizákladových stenách,
• v obvodových stenách,
• v interiérových a šachtových priečkach,
• pri riešení protipožiarnych priechodov,
• ako aj v akustických konštrukciách podláh a stropov.

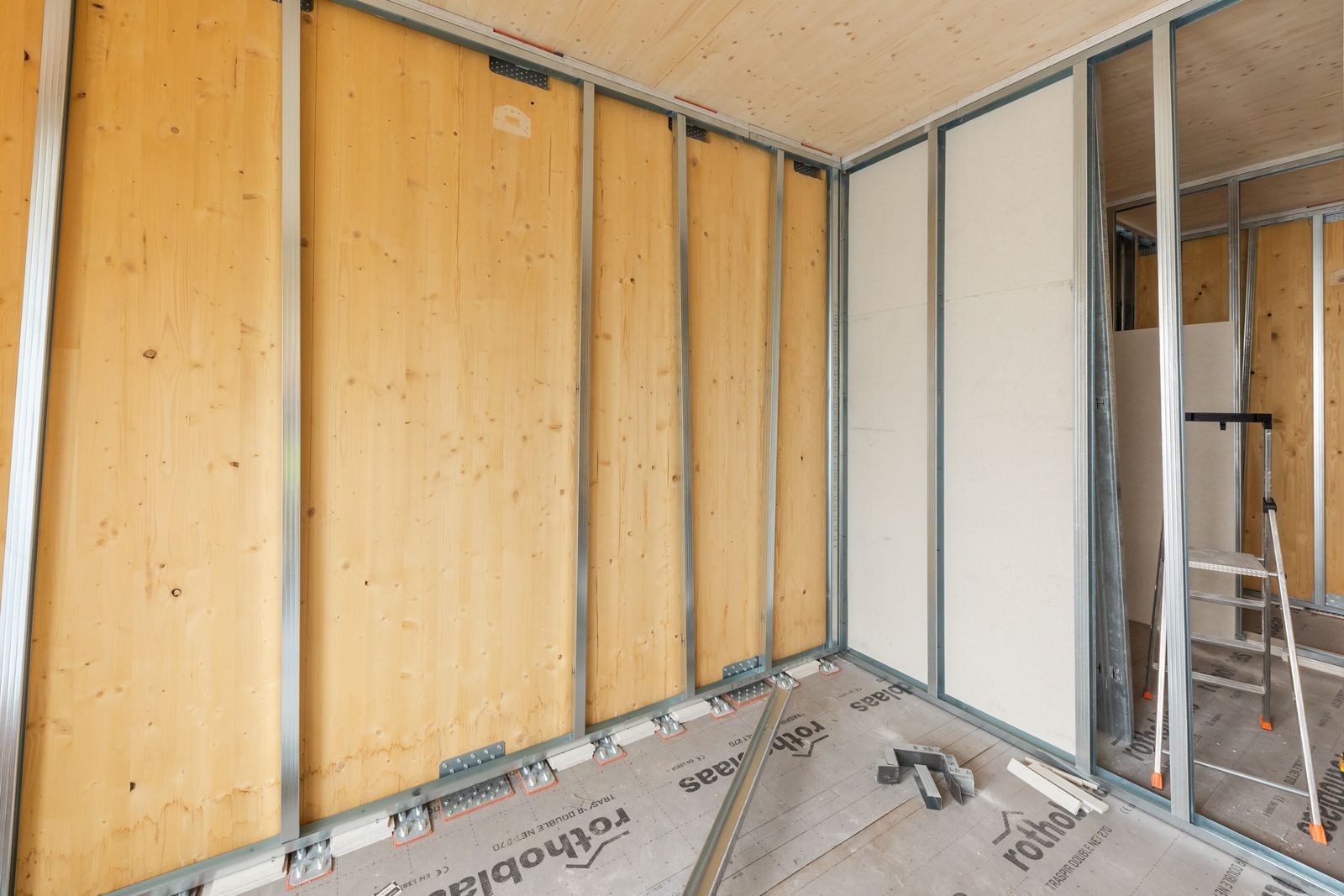

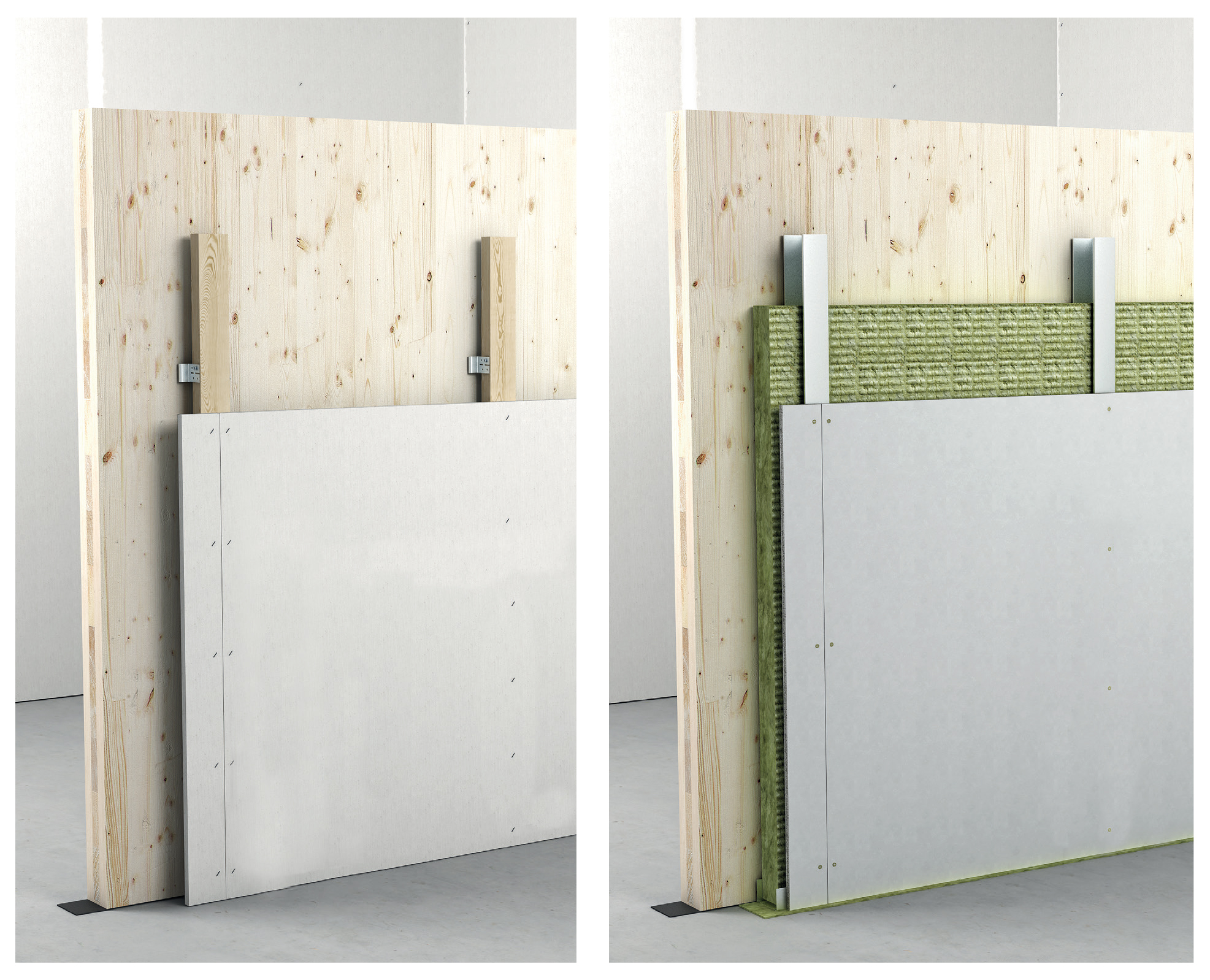

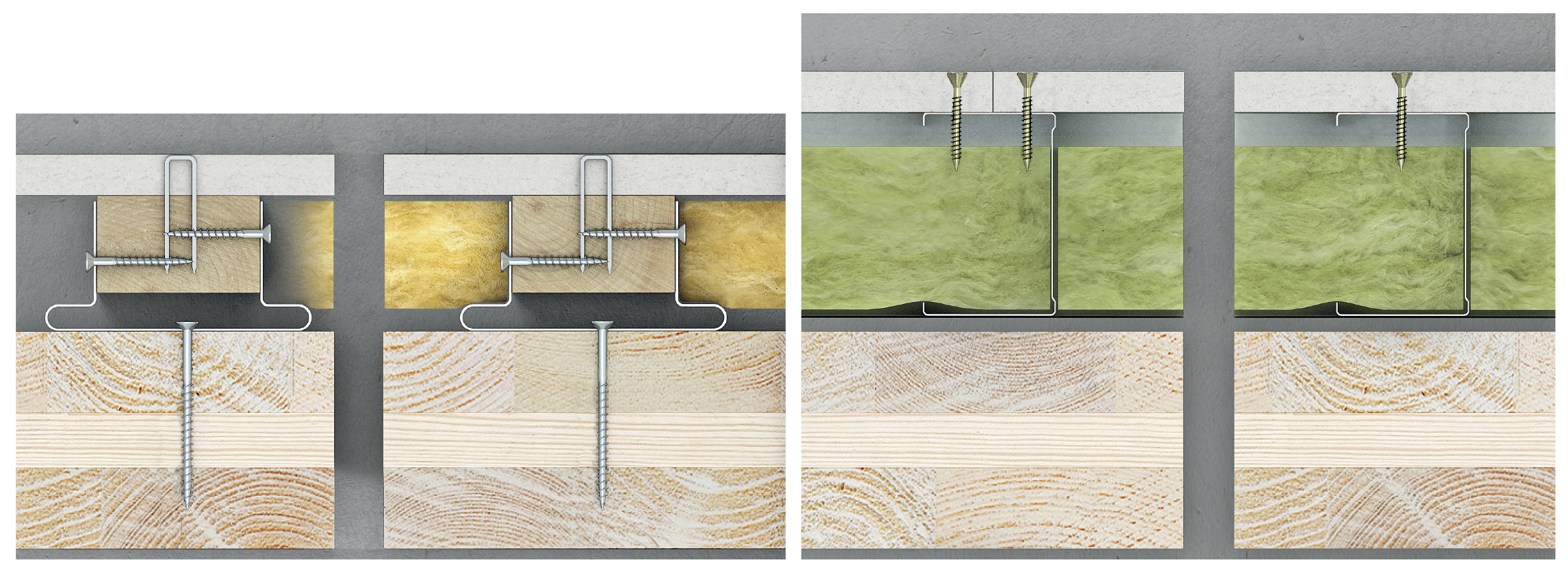

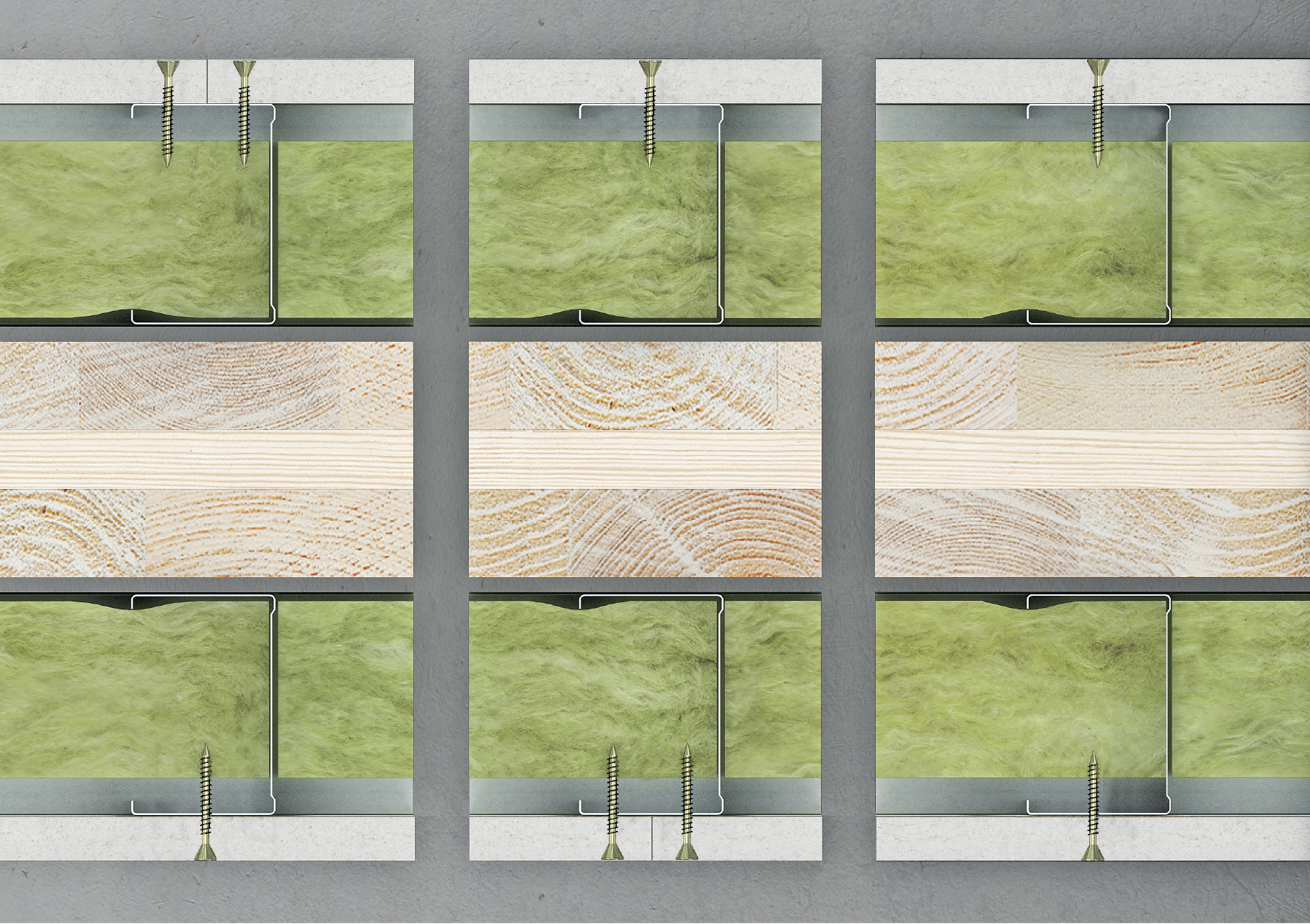

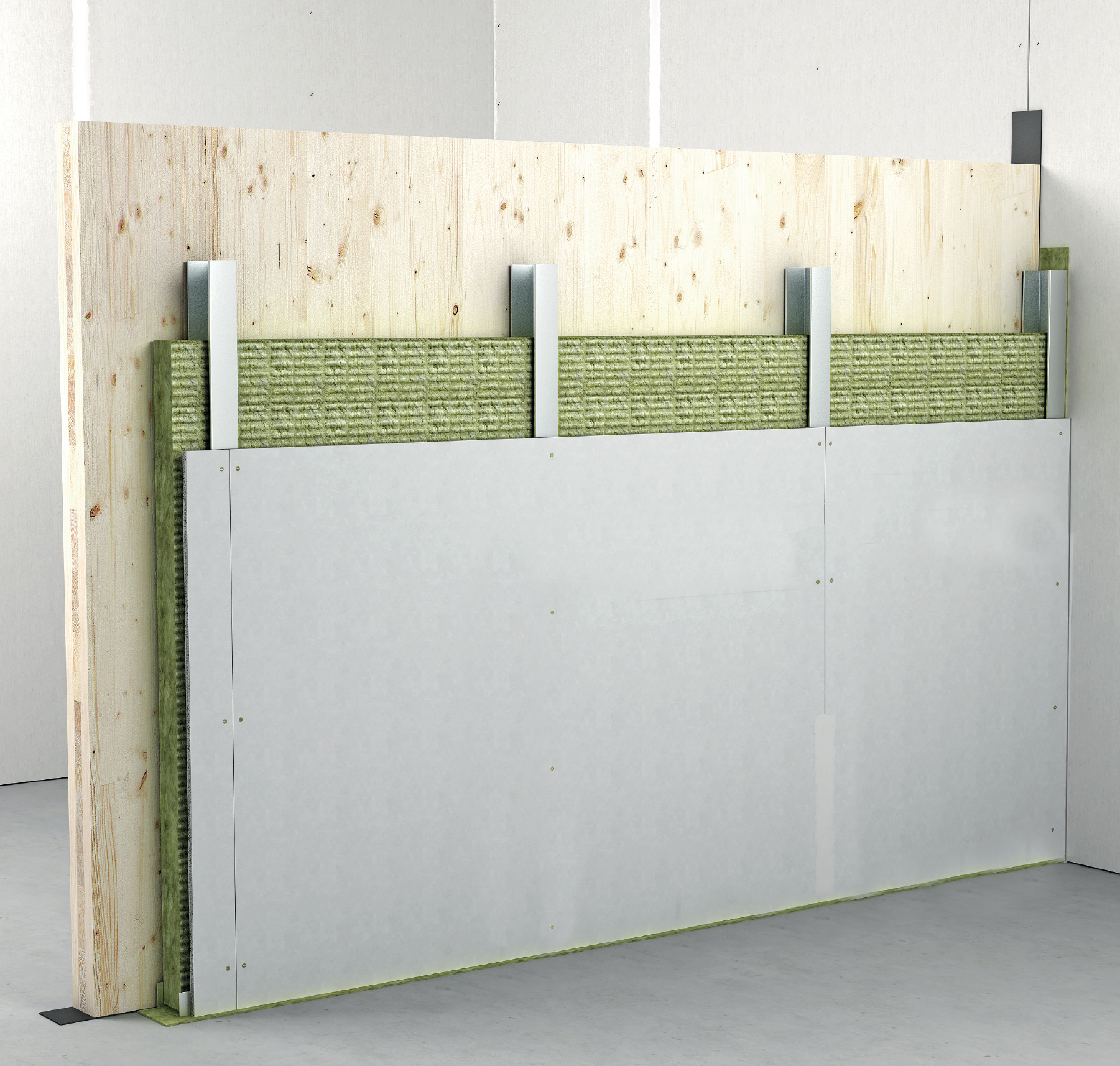

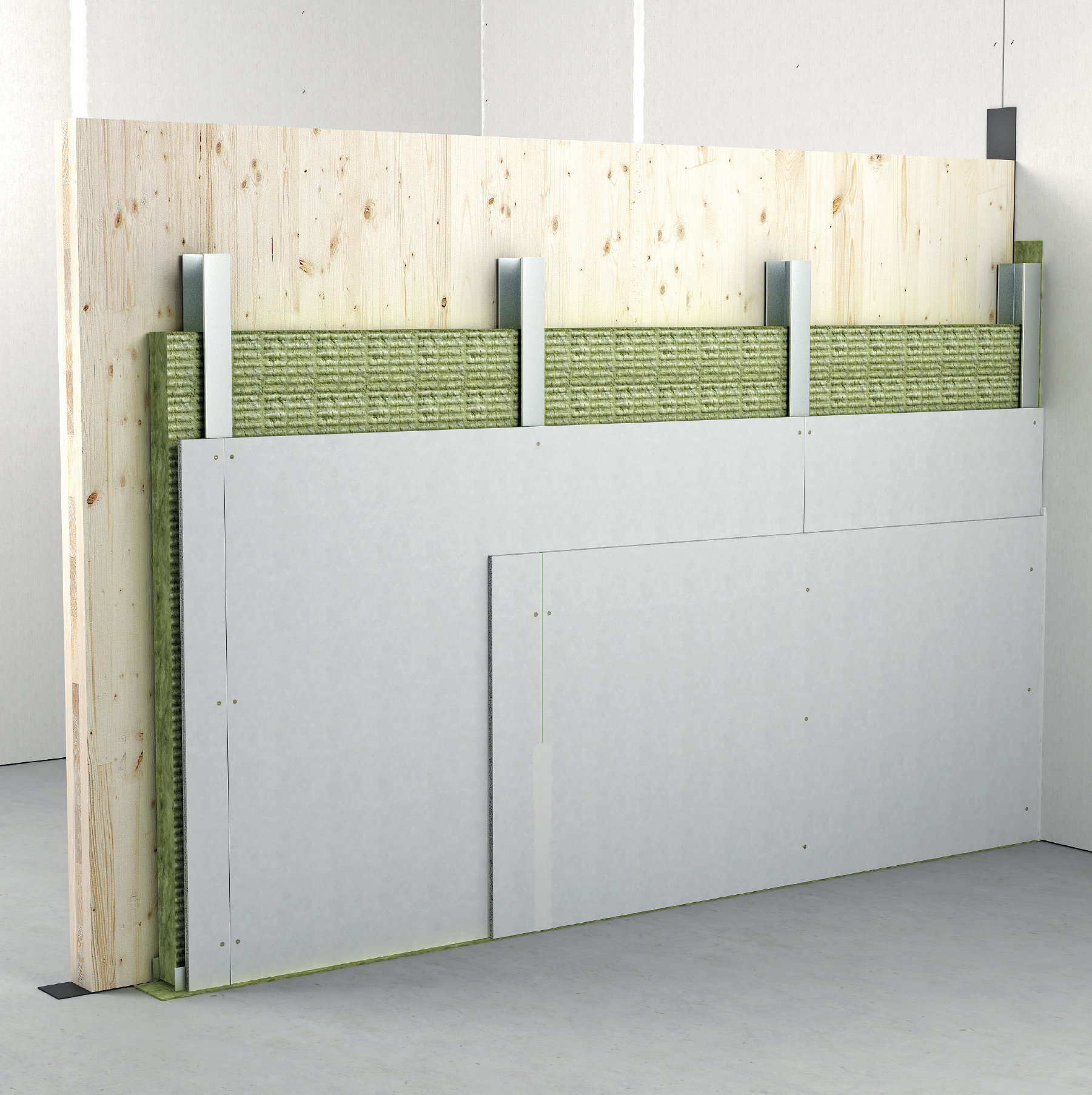

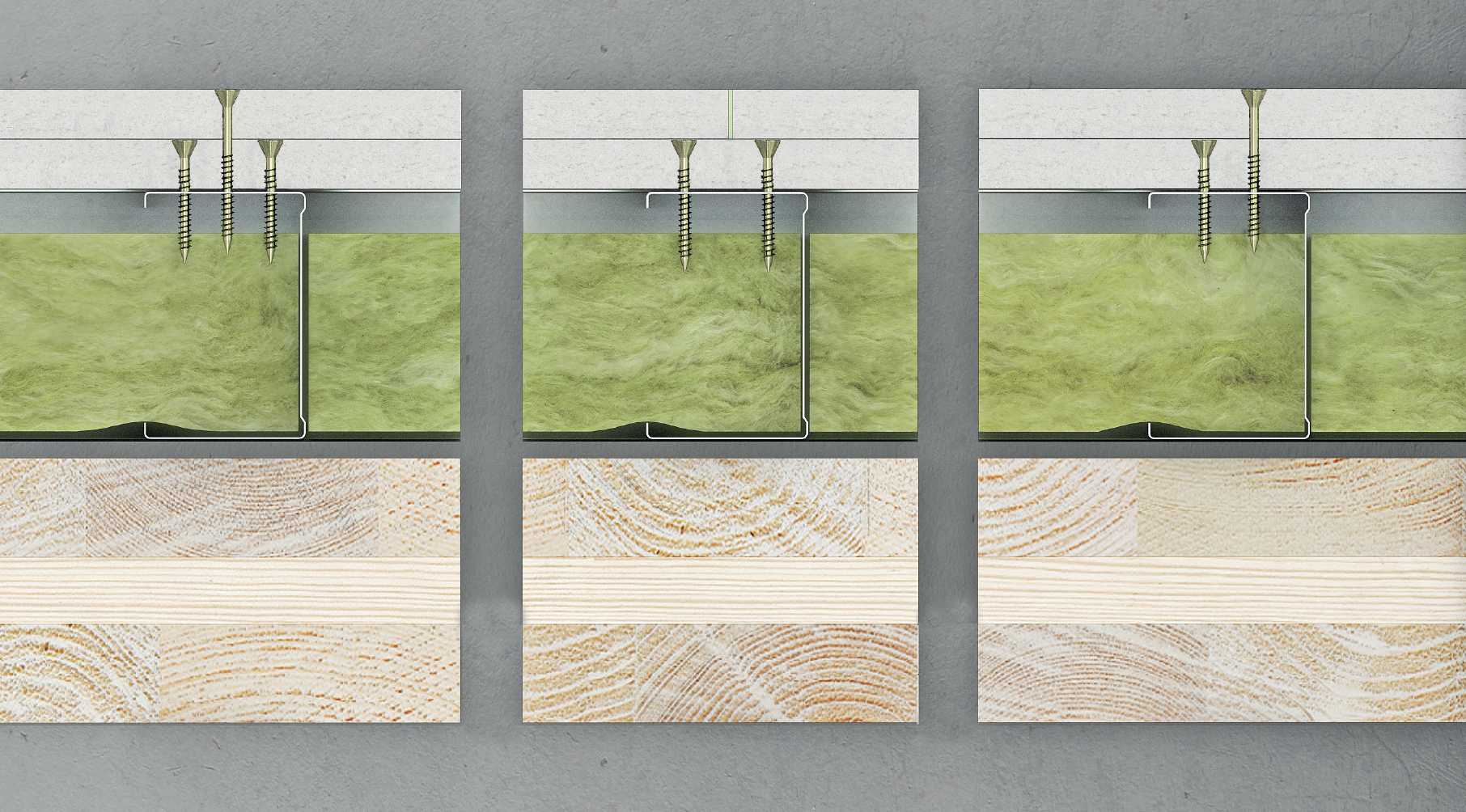

Významnú úlohu zohrali najmä v kombinácii s konštrukciami CLT od spoločnosti Stora Enso, kde pomohli splniť prísne požiadavky na akustiku a požiarnu odolnosť. Napríklad medzibytové steny boli navrhnuté s dvojitým opláštením fermacell® a akusticky oddelenými profilmi, aby sa dosiahli požadované parametre vzduchovej zvukovej izolácie aj požiarnej odolnosti REI 60 minút.

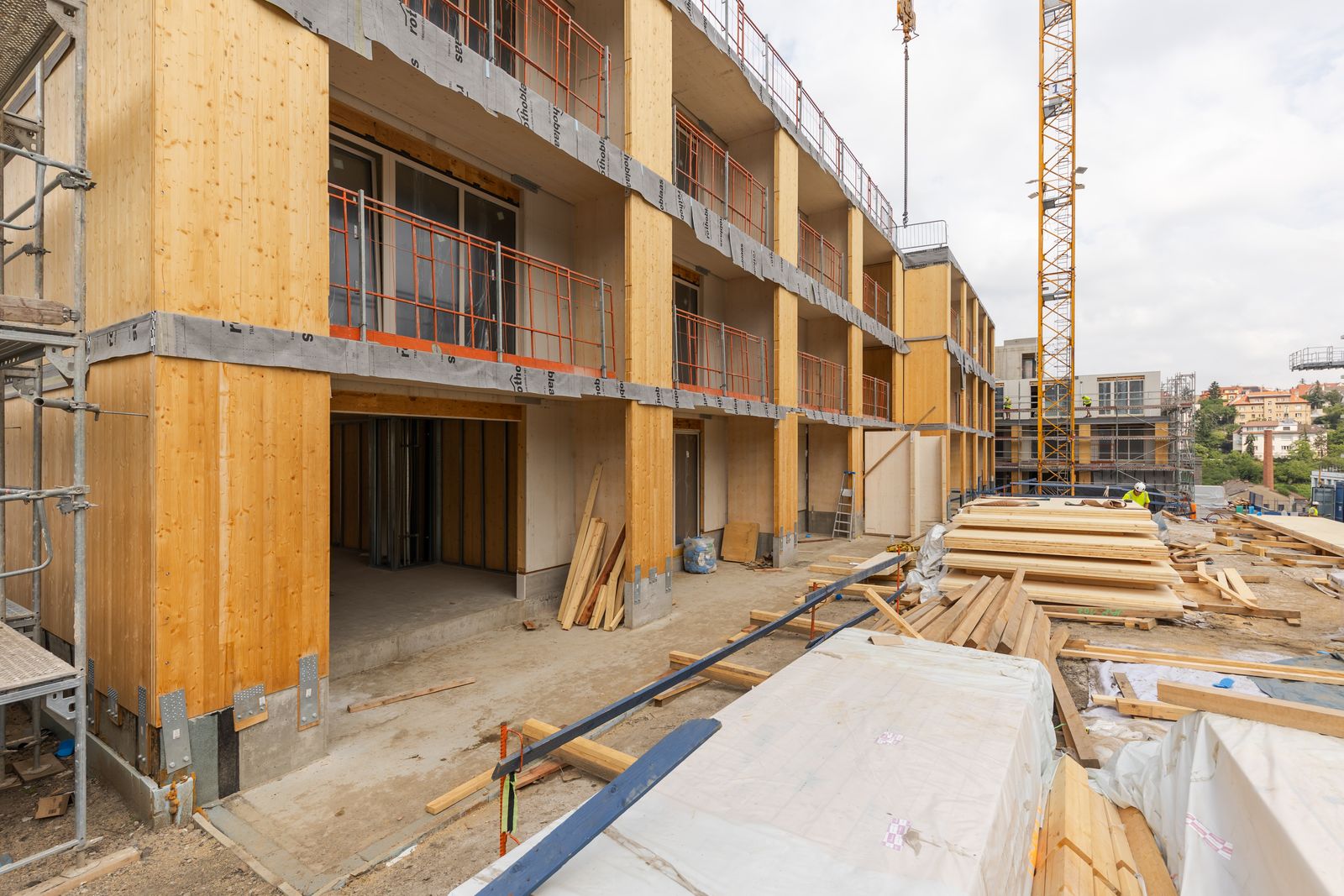

„CLT panely dnes predstavujú jednu z najpokročilejších foriem využitia dreva v stavebníctve. Vďaka prefabrikácii prichádzajú na stavenisko ako presne vyrobené diely, ktoré umožňujú rýchlu montáž, vysokú presnosť a výrazné zníženie množstva materiálu aj energie potrebnej počas výstavby,“ vysvetľuje Ing. Tomáš Hýrek, Business Development Manager spoločnosti Stora Enso.
Podľa Tomáša Bímy je práve akustika jedným z najdôležitejších parametrov bytového domu. „Zvuková izolácia konštrukcie závisí predovšetkým od správneho návrhu detailov, použitia akustických pásov, vlastností jednotlivých vrstiev a spôsobu ich spojenia. Pri dodržaní týchto zásad nie je dosiahnutie kvalitných akustických parametrov drevostavby žiadnym problémom,“ vysvetľuje.

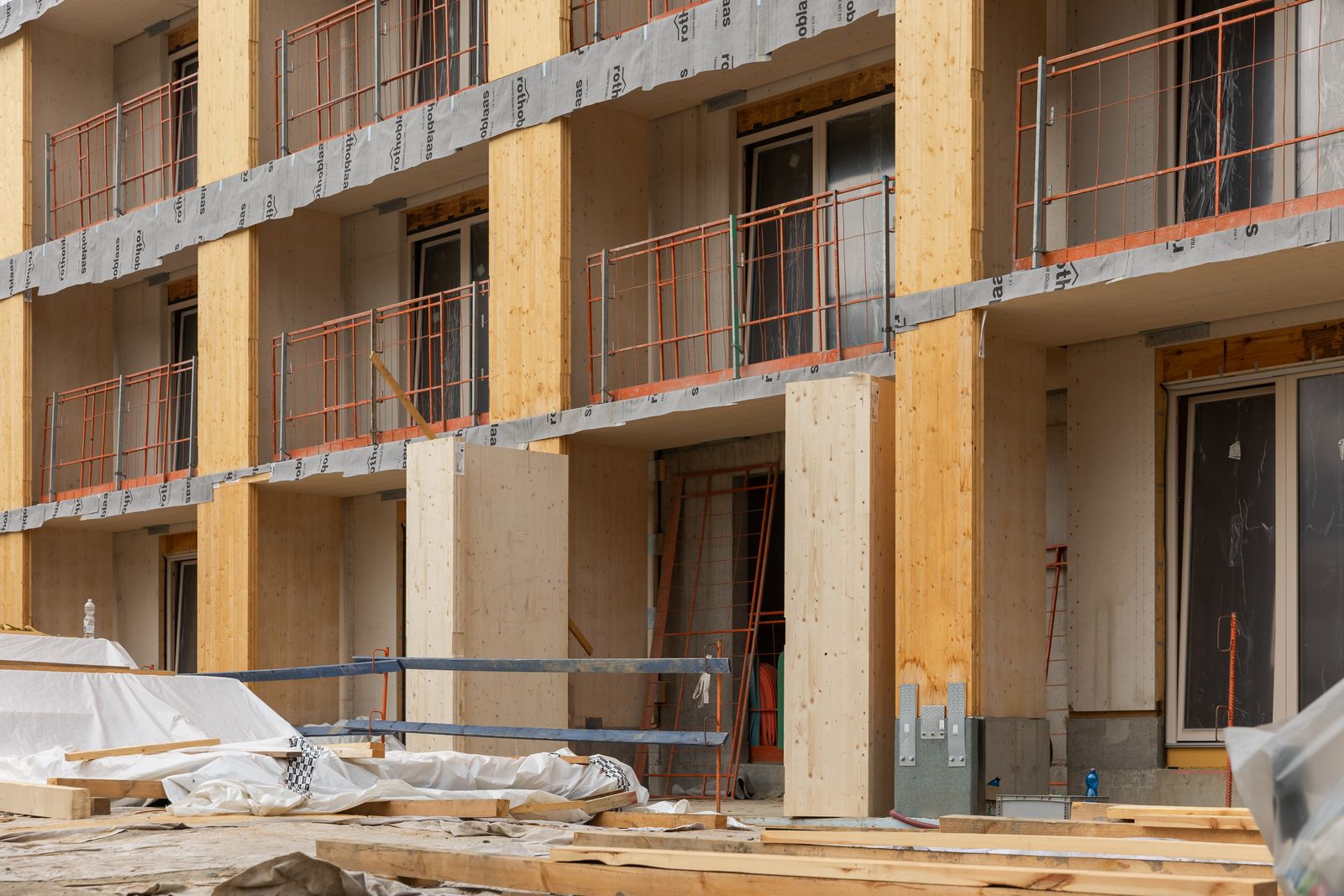

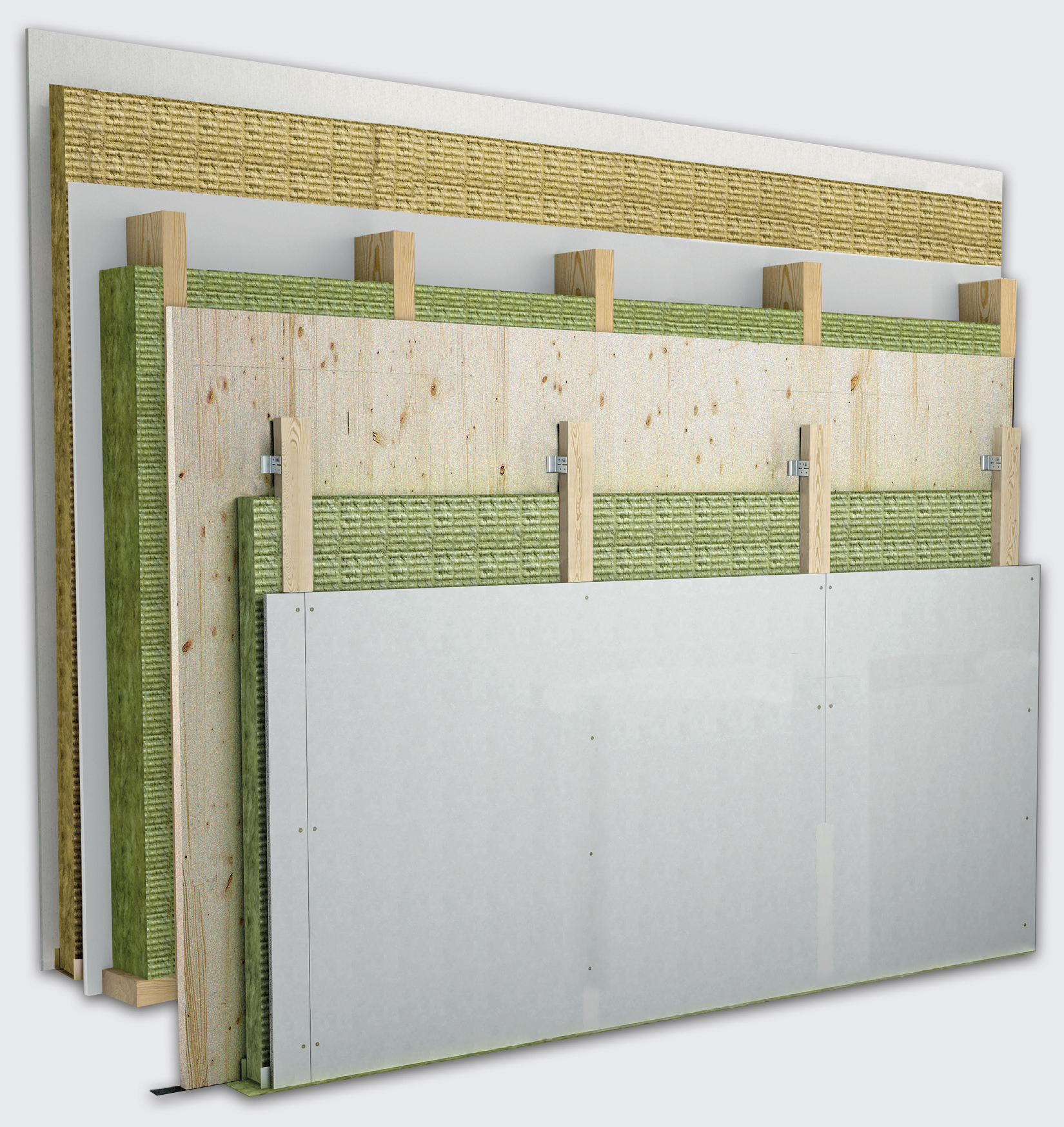

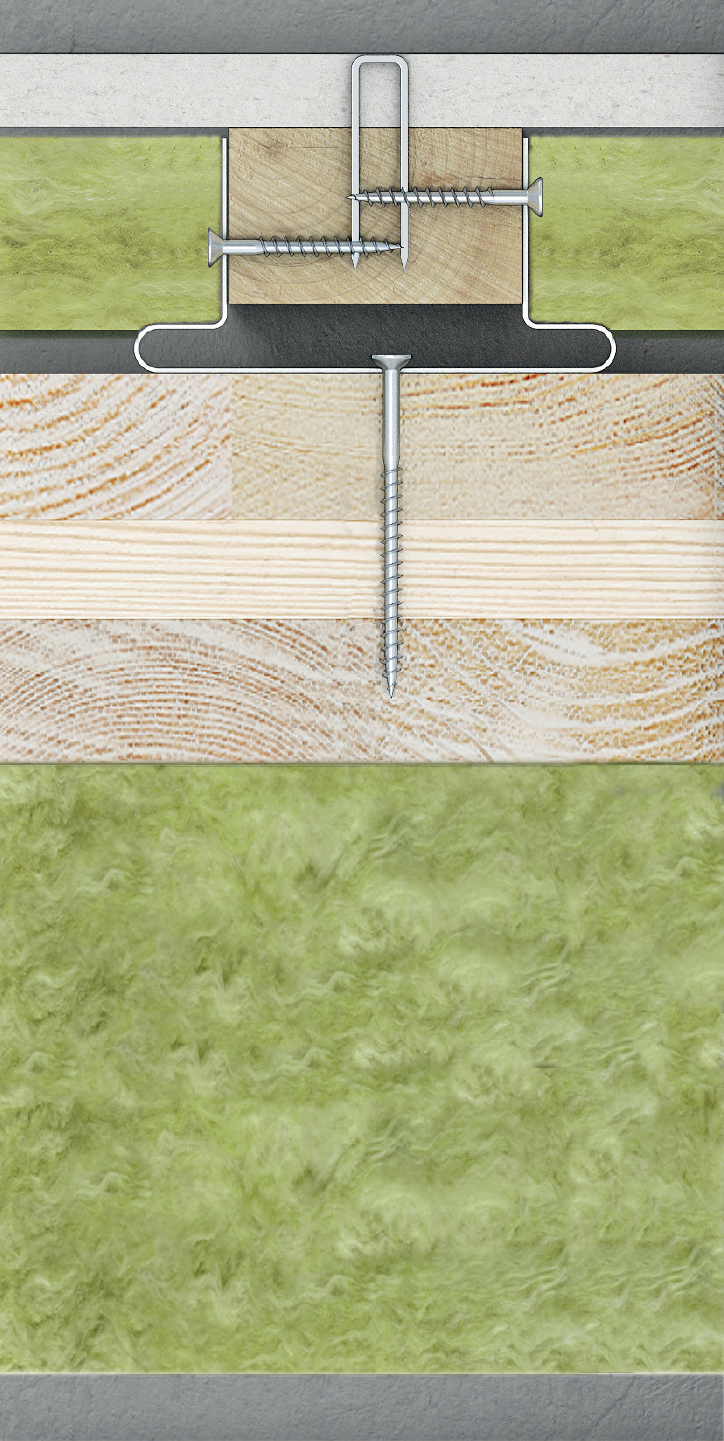

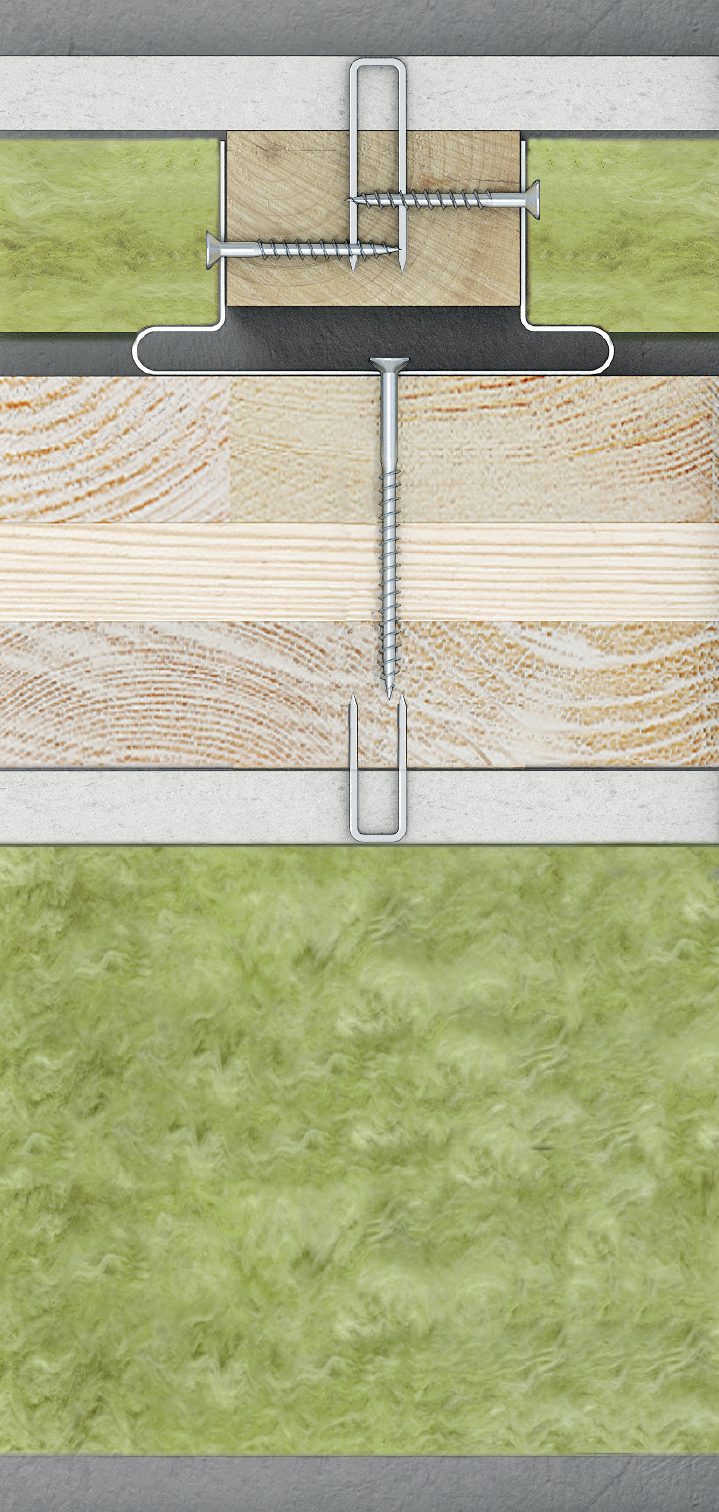

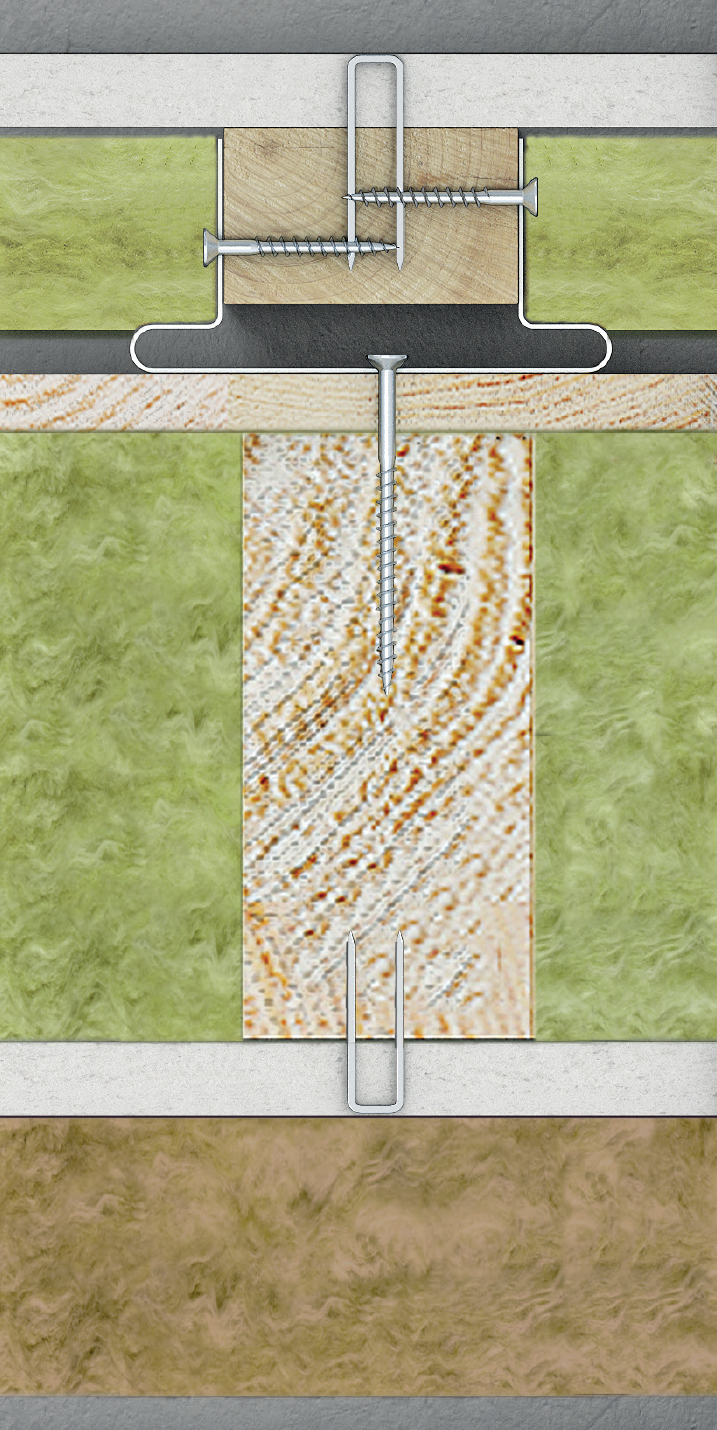

V prípade obvodových konštrukcií boli dosky fermacell® súčasťou viacvrstvových konštrukcií s tepelnou izoláciou a tehlovými pásikmi, kde prispievali nielen k požiarnej bezpečnosti, ale aj k mechanickej odolnosti a stabilite systému.

Dôležitou témou bola aj akustika viacvrstvových konštrukcií. Projekt pracoval s princípom oddelenia jednotlivých vrstiev a eliminácie prenosu vibrácií medzi konštrukciami, pričom Akustický podsyp fermacell™ pomohol zlepšiť parametre viditeľných CLT stropov.

„Drevo nie je krokom späť. Naopak, je to jeden z najmodernejších stavebných materiálov súčasnosti. Prefabrikácia, nízka uhlíková stopa a možnosť ukladať uhlík priamo do konštrukcie budov dávajú drevostavbám významnú úlohu v budúcnosti stavebníctva,“ hovorí Tomáš Hýrek.

Od prvých konzultácií až po realizáciu
„Na projekte sme začali pracovať už koncom roka 2021. Od začiatku bolo jasné, že pôjde o mimoriadne náročnú realizáciu, ktorá si vyžiada intenzívnu spoluprácu projektantov, akustikov, statikov, protipožiarnych špecialistov aj výrobcov konštrukčných systémov,“ popisuje Jaroslav Benák.

Jednou z kľúčových úloh bolo navrhnúť konštrukčné skladby pre systém CLT tak, aby spĺňali vysoké požiadavky na požiarnu bezpečnosť. Súčasťou prípravy boli aj skúšky v TZÚS Praha a následné osvedčenia o požiarnej klasifikácii pre konštrukcie s doskami fermacell®.

Okrem požiarnej bezpečnosti zohrávala zásadnú úlohu aj akustika. Konštrukcie CLT totiž vyžadujú veľmi presný návrh detailov, najmä v oblasti prenosu vibrácií a vzduchovej nepriezvučnosti. Spoločnosť James Hardie Europe preto spolupracovala nielen s českými akustikmi, ale aj so špecialistami z európskeho ústredia spoločnosti.

„Výhodou systému fermacell® je, že projektantom ponúka komplexné, technicky overené riešenie. Pri podobných projektoch nie je priestor na experimenty. Potrebujete mať k dispozícii overené konštrukčné systémy, reálne merania aj technickú podporu počas návrhu a realizácie,“ dodáva Jaroslav Benák.

Podľa Tomáša Bímy bola dôležitá predovšetkým možnosť opierať sa o reálne overené technické podklady. „Za najväčšiu pridanú hodnotu považujem skúsenosti spoločnosti James Hardie Europe zo zahraničia, perfektne spracované katalógy a predovšetkým reálne namerané akustické parametre jednotlivých konštrukčných systémov. To, čo by sme inak zložito počítali, sme mohli odčítať z overených meraní,“ hovorí.

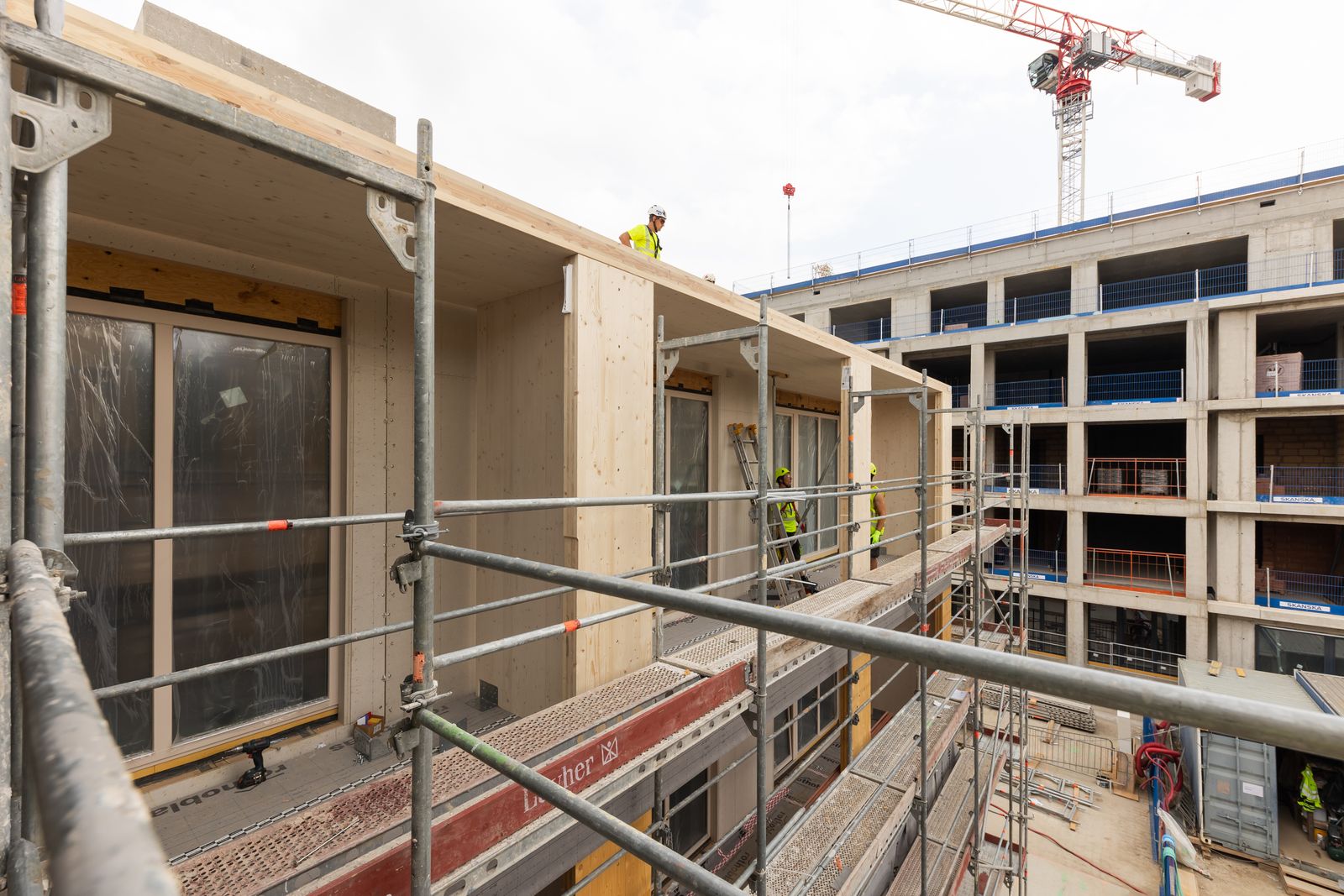

Významnú úlohu zohrala aj podpora priamo na stavbe a pri prefabrikácii jednotlivých častí konštrukcie. Spoločnosť James Hardie Europe v spolupráci so spoločnosťou Stora Enso poskytovala konzultácie realizačným tímom a podieľala sa napríklad na príprave vzorového bytu alebo na riešení povrchových úprav v kvalite Q2 a Q3.

Súčasťou projektu bolo aj riešenie protipožiarnych priestupov v konštrukciách z CLT s využitím systému Aestuver™ FireShield. Podľa Jaroslava Benáka sa v projekte výrazne odrazili aj témy udržateľnosti: „Veľký dôraz sa kládol na environmentálne parametre materiálov, dokumentáciu EPD aj nakladanie s odpadom. Práve tu sa prejavuje výhoda suchej výstavby a systémových riešení, ktoré umožňujú efektívnejšiu a presnejšiu realizáciu.“

Podľa Tomáša Hýrka je jednou z hlavných výhod CLT skutočnosť, že drevo počas svojho rastu viaže oxid uhličitý a jeho zabudovaním do konštrukcie budovy zostáva uhlík dlhodobo viazaný. „Drevo je jediný bežne používaný konštrukčný materiál, ktorý má z hľadiska uhlíkovej bilancie negatívnu uhlíkovú stopu. V tom spočíva jeho mimoriadny potenciál pre budúcnosť stavebníctva,“ hovorí.

Architekti sa od začiatku snažili o to, aby bolo drevo v interiéri skutočne viditeľné a stalo sa súčasťou architektonického výrazu domu. „Práve zachovanie viditeľného dreva bolo jedným z hlavných cieľov projektu . Zároveň sme však museli splniť všetky požiadavky na akustiku, požiarnu bezpečnosť aj ekonomiku stavby,“ vysvetľuje Tomáš Bíma.

Ing. Tomáš Bíma, hlavný inžinier projektu Jakub Cigler Architekti: technické riešenie musí fungovať ako celok

Aké boli z pohľadu projektanta najväčšie výzvy pri návrhu viacpodlažného bytového domu z CLT?
Dá sa povedať, že hlavné princípy v porovnaní s návrhom budovy s využitím konvenčných materiálov (murivo, betón) zostávajú stále rovnaké. Ani technické vlastnosti materiálov sa nijako zvlášť nelíšia. Rozdiely sú v detailoch, trochu inak sa musí riešiť napríklad akustika, tepelná technika či protipožiarna bezpečnosť. Veľký dôraz sme kládli na správny návrh konštrukčných systémov, či už ide o stropy a podlahy, alebo medzibytové steny. Pre nás bolo zásadné, aby bolo drevo v interiéri viditeľné. To bola asi najväčšia výzva – ako zabezpečiť viditeľné drevo a zároveň splniť všetky požiadavky na akustické a protipožiarne vlastnosti konštrukcie tak, aby bola aj ekonomicky efektívna.

Akú zásadnú úlohu zohrávali v projekte požiadavky na akustiku a protipožiarnu bezpečnosť a čo bolo v tomto smere najnáročnejšie?
Akustika je v bytovom dome absolútne kľúčová. Kto býval v panelákoch, asi vie, o čom hovorím. Dosiahnutie dobrých akustických vlastností drevostavby však pri dodržaní určitých zásad nie je veľkým problémom. Zvuková izolácia (vzduchová alebo kročajová) konštrukcie v drevostavbe závisí predovšetkým od správneho výberu a realizácie všetkých detailov nosnej konštrukcie s použitím akustických pásov, od vlastností jednotlivých vrstiev následného obkladu a od spôsobu spojenia jednotlivých vrstiev dohromady. Pokiaľ ide o protipožiarnu bezpečnosť, musíme sa prísne držať protipožiarnych predpisov, ktoré v tom čase umožňovali stavať z dreva do výšky 12 m, a to sme splnili. Nosnú konštrukciu sme samozrejme vypočítali na danú požiarnu odolnosť.

Prečo ste pre tento projekt zvolili práve systém fermacell® a aké jeho vlastnosti boli pre tento typ stavby kľúčové?
Keď sme začali uvažovať o návrhu bytového domu z dreva, v Českej republike neexistovala žiadna väčšia realizácia. V tom čase sme so spoločnosťou James Hardie Europe spolupracovali na inom projekte, kde sme v rámci spoločných diskusií dozvedeli aj o celom prepracovanom systéme pre drevostavby.  Spoločnosť mala skúsenosti s výstavbou z dreva zo zahraničia a poskytla nám projektovú podporu. Sadrovláknité dosky fermacell® sú zároveň v porovnaní s klasickou sadrokartónovou doskou pevnejšie, majú vynikajúce mechanické, akustické aj protipožiarne vlastnosti, čo je pre drevostavbu bytového domu kľúčové. V systéme, kde nosnú konštrukciu tvoria CLT panely, umožňujú doplniť medzi bytové steny samostatné predsteny, ktoré zaberajú čo najmenej podlahovej plochy.

Ako hodnotíte spoluprácu s technickým tímom spoločnosti James Hardie Europe počas návrhu a realizácie projektu?
Spolupráca s kolegami zo spoločnosti James Hardie Europe bola v rámci prípravy projektu veľmi prínosná. Pomohli nám nastaviť konštrukčné riešenia jednotlivých konštrukcií z hľadiska požiarnej odolnosti, ako aj vzduchovej a kročajovej izolácie. Počas prípravy projektu sme sa vďaka tímu James Hardie Europe mohli spoločne stretávať s ďalšími odborníkmi na konferenciách a vzájomne si vymieňať informácie v oblasti stavebníctva, ktorá u nás zatiaľ nie je bežná.

V čom podľa vás spočívala najväčšia pridaná hodnota technickej podpory výrobcu pri takomto náročnom projekte?
Za najväčšiu pridanú hodnotu považujem ich skúsenosti zo zahraničia, perfektne spracované katalógy a hlavne to, že sa opierajú o reálne namerané akustické parametre všetkých možných konštrukčných skladieb z mnohých realizácií aj katalógových skladieb. To, čo by sme zložito počítali, sme mohli jednoducho vyčítať z firemných materiálov alebo z meracích protokolov.

Myslíte si, že projekt Dřevák ukazuje smer, ktorým sa môžu moderné viacpodlažné drevostavby v Českej republike ďalej uberať?
Jednoznačne. Už z úspešného predaja bytov ešte pred začatím výstavby je zrejmé, že ľudí zaujíma, v akých budovách chcú žiť. Samotná výstavba prebieha veľmi rýchlo a je veľmi príjemné prechádzať sa po stavenisku a cítiť vôňu dreva.

Dřevák ako referenčný projekt pre české viacpodlažné drevostavby
Radlický Dřevák podľa projektantov dokazuje, že moderné viacpodlažné drevostavby môžu v českých podmienkach spĺňať rovnaké požiadavky na bezpečnosť, komfort aj kvalitu bývania ako stavby z tradičných materiálov.

Prečo CLT panely a fermacell®? Odpoveď pre projektantov aj architektov
Projekt bytového domu Dřevák v Prahe-Radliciach ukazuje, že súčasné viacpodlažné drevostavby vyžadujú komplexný a technicky overený prístup. Sadrovláknité dosky fermacell® tu neslúžili len ako obklad konštrukcií, ale boli dôležitou súčasťou systému s panelmi CLT, ktorý pomohol splniť náročné požiadavky na:

• požiarnu odolnosť,
• akustický komfort,
• mechanickú odolnosť konštrukcií,
• prefabrikáciu a efektívnosť výstavby,
• udržateľnosť a environmentálne parametre budovy.


Z pohľadu projektantov a architektov je kľúčová aj dostupnosť technickej podpory. Zamestnanci technického oddelenia spoločnosti James Hardie Europe v úzkej spolupráci s tímom Stora Enso počas celého projektu poskytovali konzultácie pri návrhu konštrukčných systémov, akustických a protipožiarnych riešení, koordináciu s odbornými profesiami, ako aj podporu počas realizácie.

Projekt „Dřevák“ v Prahe-Radliciach ukazuje, že úspech modernej viacpodlažnej drevostavby nespočíva v jedinom materiáli, ale v premyslenej spolupráci konštrukčného systému, projektového návrhu a nadväzujúcich stavebných riešení. Nosnú časť budovy tvoria CLT panely spoločnosti Stora Enso, zatiaľ čo sadrovláknité dosky fermacell® pomáhajú zabezpečiť požadované akustické, protipožiarne a mechanické parametre konštrukcií. Spoločne vytvárajú systém, ktorý umožňuje realizovať drevené stavby spĺňajúce súčasné požiadavky na komfort, bezpečnosť aj udržateľnosť.
------------------------------------------------------------------------------------------------------------------------------------

BOX 1
Pohľad architektov: Drevo nie je návrat do minulosti, ale cesta vpred
Podľa architektov zo štúdia Jakub Cigler Architekti predstavujú moderné drevostavby jednu z najperspektívnejších ciest k znižovaniu uhlíkovej stopy stavebníctva. Drevo totiž počas rastu viaže oxid uhličitý a v konštrukcii budovy ho dlhodobo ukladá. Okrem ekologických prínosov prináša aj rýchlejšiu výstavbu vďaka vysokému stupňu prefabrikácie a príjemnejšie vnútorné prostredie pre obyvateľov. Architekti zdôrazňujú, že súčasné viacpodlažné drevostavby nemajú veľa spoločného s tradičnými zrubmi. Naopak, ide o vysoko technologické stavby využívajúce moderné materiály a digitálnu výrobu. Konštrukcie z CLT panelov umožňujú navrhovať bytové domy, administratívne budovy aj výškové stavby, ktoré sú v mnohých západoeurópskych krajinách už bežnou súčasťou miest. Za najväčšiu prekážku rozvoja drevostavieb v Českej republike nepovažujú technické obmedzenia, ale legislatívne obmedzenia, najmä v oblasti požiarnej bezpečnosti. Z pohľadu architektov však drevo ponúka porovnateľnú bezpečnosť ako tradičné materiály a jeho možnosti sú oveľa širšie, než dnes povoľujú české predpisy.

BOX 2
Pohľad developera: Radlický Dřevák ako pilotný projekt budúcej výstavby
Pre spoločnosť Skanska predstavuje Radlický Dřevák predovšetkým pilotný projekt, na ktorom chce overiť potenciál drevených konštrukcií v bytovej výstavbe. V pražských Radliciach vznikne komplex so 177 bytmi, z ktorých 75 bude umiestnených v časti využívajúcej drevenú konštrukciu. Developer zámerne kombinuje drevenú výstavbu s konvenčnou výstavbou, aby mohol oba systémy porovnávať za rovnakých podmienok a v rovnakom čase. Spoločnosť Skanska vníma drevo ako dôležitý nástroj na znižovanie takzvaného zabudovaného uhlíku, teda emisií vznikajúcich pri výrobe stavebných materiálov. Zároveň očakáva rýchlejšiu a bezpečnejšiu výstavbu vďaka prefabrikácii, menšiemu počtu pracovníkov na stavbe a obmedzeniu mokrých procesov. Developer zároveň zdôrazňuje, že skutočný význam projektu nespočíva len v samotnom materiáli, ale v možnosti získať skúsenosti, ktoré môžu otvoriť cestu k širšiemu využívaniu dreva v českej bytovej výstavbe.

BOX 3
Pohľad výrobcu: CLT panely ako stavebný materiál 21. storočia
Spoločnosť Stora Enso vidí budúcnosť drevených stavieb v technológii CLT panelov (Cross Laminated Timber - krížom lepené drevo), čo sú veľkoformátové dosky z vrstiev masívneho dreva lepených kolmo na seba.Tieto prvky kombinujú vysokú pevnosť, nízku hmotnosť a možnosť presnej priemyselnej výroby. Na stavenisko sa tak dodávajú už pripravené diely, ktoré sa dajú rýchlo zmontovať podobne ako stavebnica. Podľa zástupcov spoločnosti má drevo v porovnaní s betónom a oceľou zásadnú environmentálnu výhodu. Nielenže si pri výrobe vyžaduje menej energie, ale zároveň v sebe dlhodobo ukladá uhlík zachytený počas rastu stromov. Nahradenie betónových konštrukcií drevenými tak môže výrazne znížiť celkovú uhlíkovú stopu budov. Spoločnosť Stora Enso preto investovala do výroby CLT panelov v Ždírci nad Doubravou približne dve miliardy korún. Spoločnosť očakáva, že rastúci tlak na dekarbonizáciu stavebníctva spolu s rozvojom prefabrikácie postupne zmení spôsob, akým sa budú v Európe navrhovať a stavať bytové aj administratívne budovy.
